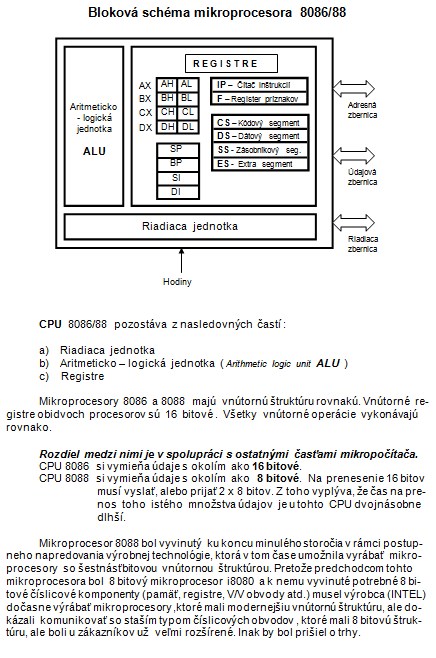

Bloková schéma mikroprocesora 8086/88

CPU 8086/88 pozostáva z nasledovných častí :

a) Riadiaca jednotka
b) Aritmeticko - logická jednotka ( Arithmetic logic unit ALU )

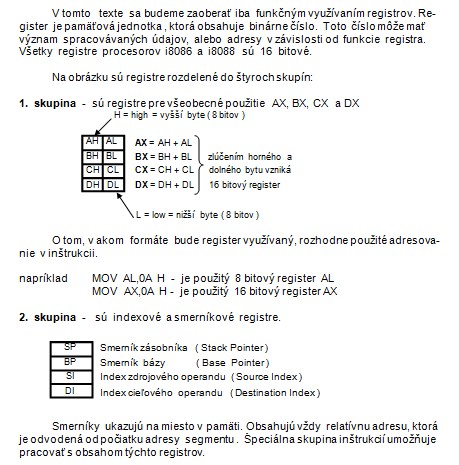

c) Registre

Mikroprocesory 8086 a 8088 majú vnútornú štruktúru rovnakú. Vnútorné re-gistre obidvoch procesorov sú 16 bitové . Všetky vnútorné operácie vykonávajú rovnako.

Rozdiel medzi nimi je v spolupráci s ostatnými časťami mikropočítača.
CPU 8086 si vymieňa údaje s okolím ako 16 bitové.
CPU 8088 si vymieňa údaje s okolím ako 8 bitové. Na prenesenie 16 bitov musí vyslať, alebo prijať 2 x 8 bitov. Z toho vyplýva, že čas na prenos toho istého množstva údajov je u tohto CPU dvojnásobne dlhší.

Mikroprocesor 8088 bol vyvinutý ku koncu minulého storočia v rámci postup-neho napredovania výrobnej technológie, ktorá v tom čase umožnila vyrábať mikro-procesory so šestnásťbitovou vnútornou štruktúrou. Pretože predchodcom tohto mikroprocesora bol 8 bitový mikroprocesor i8080 a k nemu vyvinuté potrebné 8 bi-tové číslicové komponenty (pamäť, registre, V/V obvody atd.) musel výrobca (INTEL) dočasne výrábať mikroprocesory ,ktoré mali modernejšiu vnútornú štruktúru, ale dokázali komunikovať so staším typom číslicových obvodov , ktoré mali 8 bitovú štruk-túru, ale boli u zákazníkov už veľmi rozšírené. Inak by bol prišiel o trhy.
