Meranie činného výkonu trojfázového prúdu metódou troch wattmetrov

Úloha:
a. meranie činného výkonu trojfázového prúdu metódou troch wattmetrov
b. meranie činného trojfázového prúdu metódou dvoch wattmetrov

Popis:

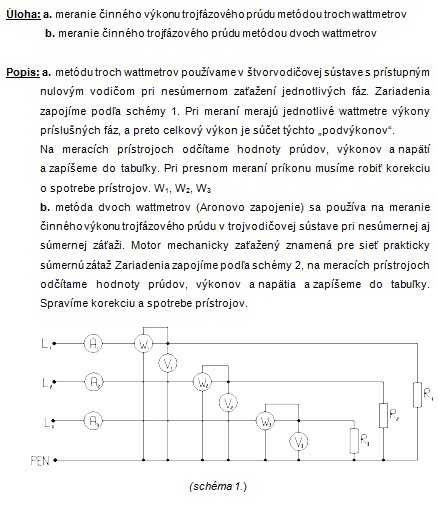

a. metódu troch wattmetrov používame v štvorvodičovej sústave s prístupným nulovým vodičom pri nesúmernom zaťažení jednotlivých fáz. Zariadenia zapojíme podľa schémy 1. Pri meraní merajú jednotlivé wattmetre výkony príslušných fáz, a preto celkový výkon je súčet týchto „podvýkonov“.

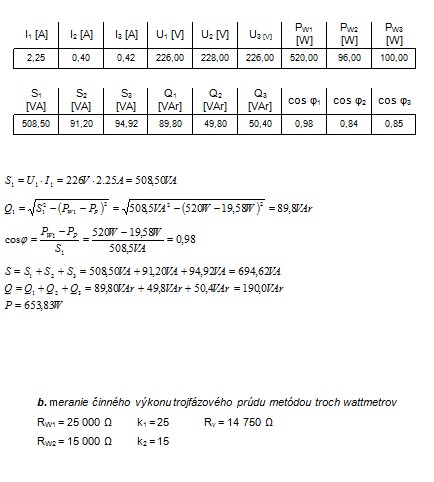

Na meracích prístrojoch odčítame hodnoty prúdov, výkonov a napätí a zapíšeme do tabuľky. Pri presnom meraní príkonu musíme robiť korekciu o spotrebe prístrojov. W1, W2, W3
b. metóda dvoch wattmetrov (Aronovo zapojenie) sa používa na meranie činného výkonu trojfázového prúdu v trojvodičovej sústave pri nesúmernej aj súmernej záťaži. Motor mechanicky zaťažený znamená pre sieť prakticky súmernú zátaž Zariadenia zapojíme podľa schémy 2, na meracích prístrojoch odčítame hodnoty prúdov, výkonov a napätia a zapíšeme do tabuľky. Spravíme korekciu a spotrebe prístrojov
