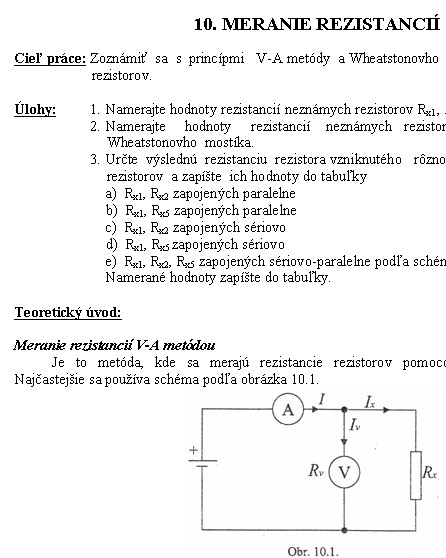

Meranie hodnôt rezistancií

Cieľ práce: Zoznámiť sa s princípmi V-A metódy a Wheatstonovho mostíka meranie rezistancie rezistorov.

Úlohy:
1. Namerajte hodnoty rezistancií neznámych rezistorov Rx1, .... Rx5.
2. Namerajte hodnoty rezistancií neznámych rezistorov Rx1, .... Rx5 pomocou Wheatstonovho mostíka.
3. Určte výslednú rezistanciu rezistora vzniknutého rôznou kombináciou nasledujúcich rezistorov a zapíšte ich hodnoty do tabuľky
a) Rx1, Rx2 zapojených paralelne
b) Rx1, Rx5 zapojených paralelne
c) Rx1, Rx2 zapojených sériovo
d) Rx1, Rx5 zapojených sériovo
e) Rx1, Rx2, Rx5 zapojených sériovo-paralelne podľa schémy na obrázku 3.
Namerané hodnoty zapíšte do tabuľky.
