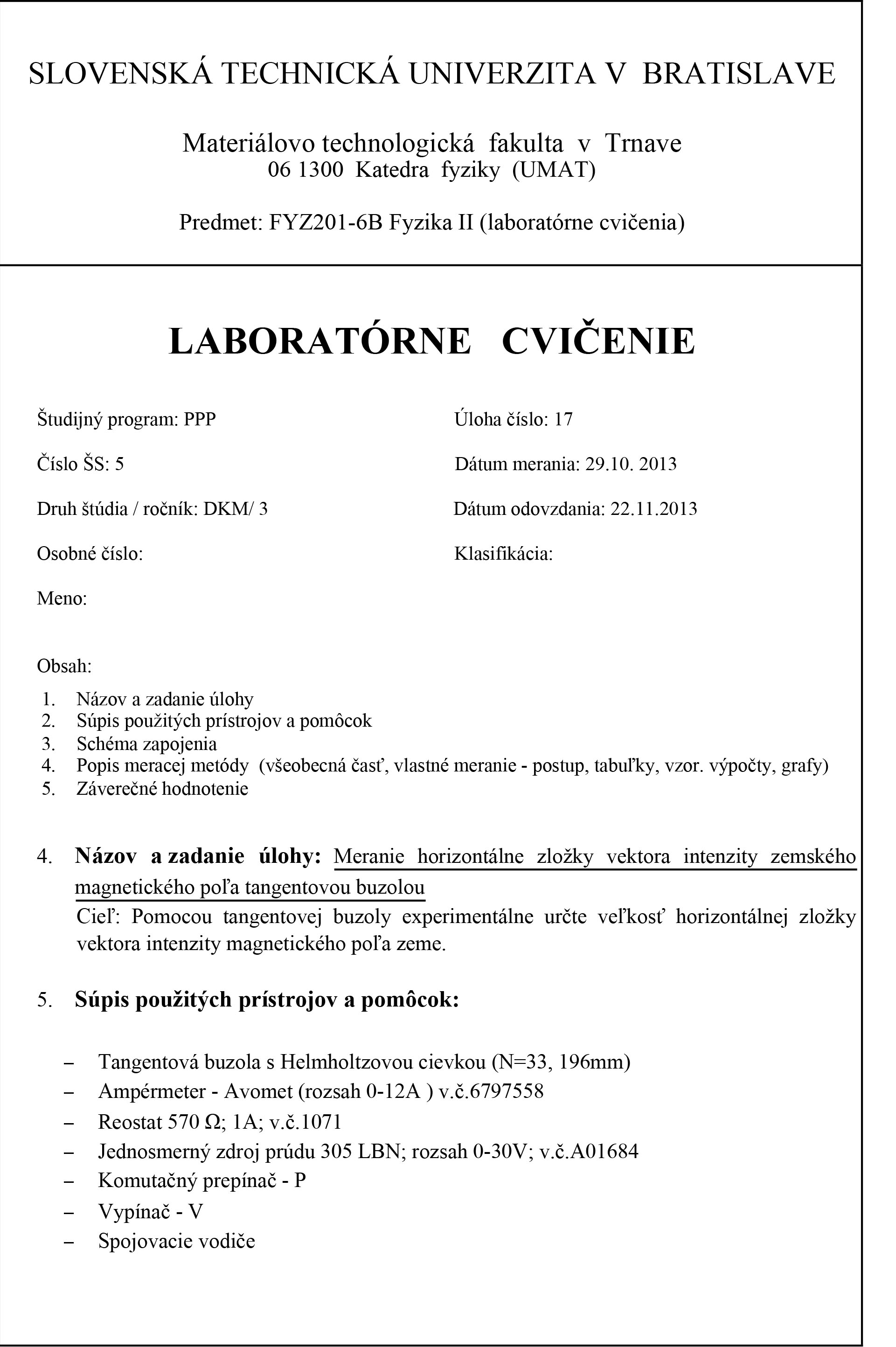

Meranie horizontálne zložky vektora intenzity zemského magnetického poľa tangentovou buzolou - laboratórne cvičenie

Cieľ: Pomocou tangentovej buzoly experimentálne určte veľkosť horizontálnej zložky vektora intenzity magnetického poľa zeme.

1. Súpis použitých prístrojov a pomôcok:
♣ Tangentová buzola s Helmholtzovou cievkou (N=33, 196mm)
♣ Ampérmeter - Avomet (rozsah 0-12A ) v.č.6797558
♣ Reostat 570 Ω; 1A; v.č.1071
♣ Jednosmerný zdroj prúdu 305 LBN; rozsah 0-30V; v.č.A01684
♣ Komutačný prepínač - P
♣ Vypínač - V
♣ Spojovacie vodiče

4. Popis meracej metódy
Magnetka tangentovej buzoly, ktorá je upevnená v strede cievky sa na rôznych miestach zemského povrchu ustáli v smere severo - južnom. Správanie magnetky je dôkazom existencie magnetického poľa zeme. Zem sa javí ako magnet, ktorý vo svojom okolí generuje magnetické pole. Severný a južný magnetický pól Zeme nie sú totožné so zemepisnými pólmi.
Tangentová buzola sa skladá z cievky s polomerom R a s počtom závitov N. Os cievky je orientovaná v horizontálnom smere a v strede cievky je uložená buzola, ktorej magnetka sa môže otáčať v horizontálnej rovine. Ak cievkou neprechádza elektrický prúd, magnetka buzoly sa ustáli v smere magnetického poludníka Zeme. Pred meraním natočíme cievku tak, aby jej os bola kolmá na tento smer. Konce magnetky sa pohybujú po kružnici so stupňovým delením, aby bolo možné odčítať uhol odklonu magnetky od pôvodného smeru. Keď postavíme cievku tak, aby jej rovina ležala v magnetickom poli Zeme a cievkou neprechádza elektrický prúd, magnetka sa ustáli v smere magnetického pola Zeme. Prietokom elektrického prúdu cievkou o intenzite I sa magnetka odkloní o určitý uhol, nakoľko na magnetku okrem magnetického poľa Zeme H0 pôsobí i magnetické pole cievky ktorého intenzita HS leží v ose cievky. Následkom toho sa magnetka ustáli v smere výslednice oboch polí.
