Meranie na trojfázovom transformátore

«»

Prípona .pdf	Typ meranie	Stiahnuté 6 x
Veľkosť 0,1 MB	Jazyk slovenský	ID projektu 5177
Posledná úprava 05.09.2017	Zobrazené 1 356 x	Autor: -
Zdieľaj na Facebooku
Detaily projektu

cena:
20 Kreditov
kvalita:
83,5%
83,5%
Stiahni
Pridaj na porovnanie

Univerzita:Žilinská univerzita v Žiline
Fakulta:Elektrotechnická fakulta
Kategória:Technika » Elektrotechnika
Predmet:Elektrické stroje 1
Študijný program:-
Ročník:2. ročník
Formát:PDF dokument (.pdf)
Rozsah A4:12 strán

Popis:

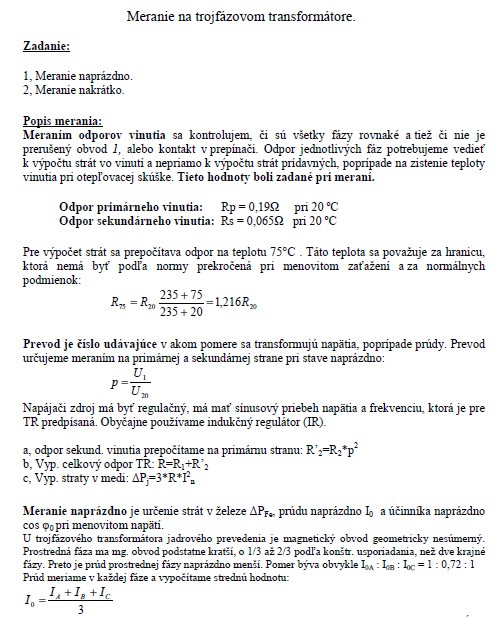

Popis merania:

Meraním odporov vinutia sa kontrolujem, či sú všetky fázy rovnaké a tiež či nie je prerušený obvod 1, alebo kontakt v prepínači. Odpor jednotlivých fáz potrebujeme vedieť k výpočtu strát vo vinutí a nepriamo k výpočtu strát prídavných, poprípade na zistenie teploty vinutia pri otepľovacej skúške. Tieto hodnoty boli zadané pri meraní.

Odpor primárneho vinutia: Rp = 0,19 ohm pri 20 ºC
Odpor sekundárneho vinutia: Rs = 0,065 ohm pri 20 ºC

Pre výpočet strát sa prepočítava odpor na teplotu 75°C . Táto teplota sa považuje za hranicu, ktorá nemá byť podľa normy prekročená pri menovitom zaťažení a za normálnych podmienok:

Kľúčové slová:

Meranie transformátora

meranie odporu

vinutie

tabuľky

zhodnotenie

výpočty

Obsah:

Zadanie:
Popis merania:
Meranie odporov vinutia
Meranie naprázdno
Meranie nakrátko
Tabuľky:

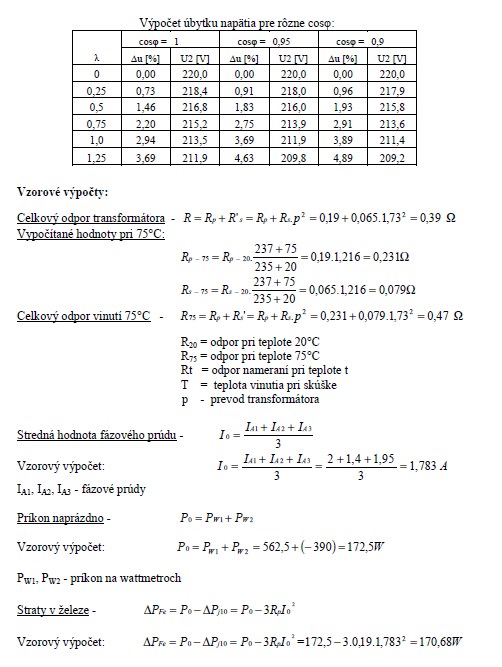

Vzorové výpočty:
Zhodnotenie:
