Meranie priemeru otvoru / Meranie priemeru otvoru pomocou elektrickej signalizácie dotyku

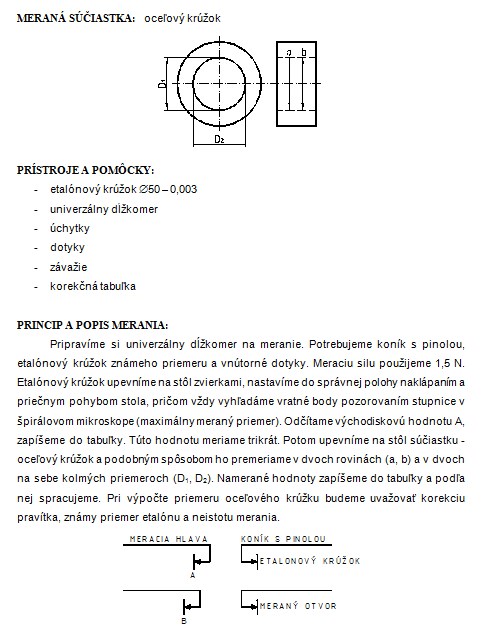

MERANÁ SÚČIASTKA: oceľový krúžok

PRÍSTROJE A POMÔCKY:
- etalónový krúžok 50 - 0,003
- univerzálny dĺžkomer
- úchytky
- dotyky
- závažie
- korekčná tabuľka

PRINCIP A POPIS MERANIA:
Pripravíme si univerzálny dĺžkomer na meranie. Potrebujeme koník s pinolou, etalónový krúžok známeho priemeru a vnútorné dotyky. Meraciu silu použijeme 1,5 N. Etalónový krúžok upevníme na stôl zvierkami, nastavíme do správnej polohy naklápaním a priečnym pohybom stola, pričom vždy vyhľadáme vratné body pozorovaním stupnice v špirálovom mikroskope (maximálny meraný priemer). Odčítame východiskovú hodnotu A, zapíšeme do tabuľky. Túto hodnotu meriame trikrát. Potom upevníme na stôl súčiastku - oceľový krúžok a podobným spôsobom ho pre¬meriame v dvoch rovinách (a, b) a v dvoch na sebe kolmých priemeroch (D1, D2). Namerané hodnoty zapíšeme do tabuľky a podľa nej spracujeme. Pri výpočte priemeru oceľového krúžku budeme uvažovať korekciu pravítka, známy priemer etalónu a neistotu merania.
