Meranie VA charakteristiky rezistora

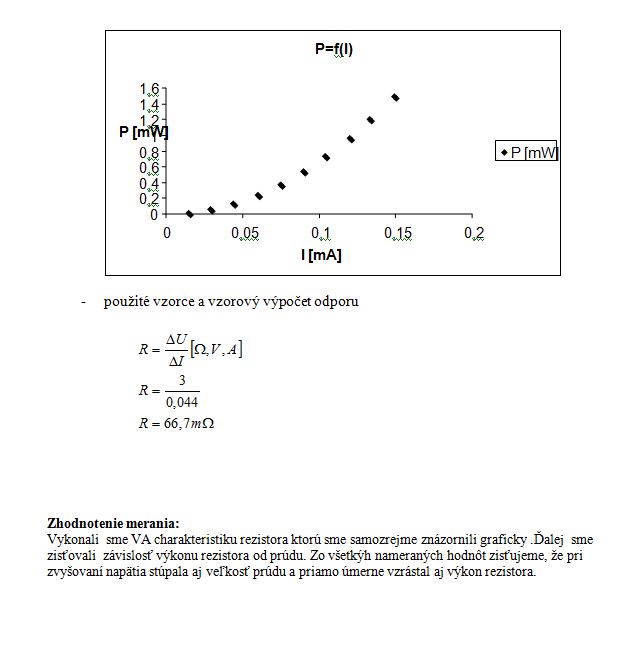

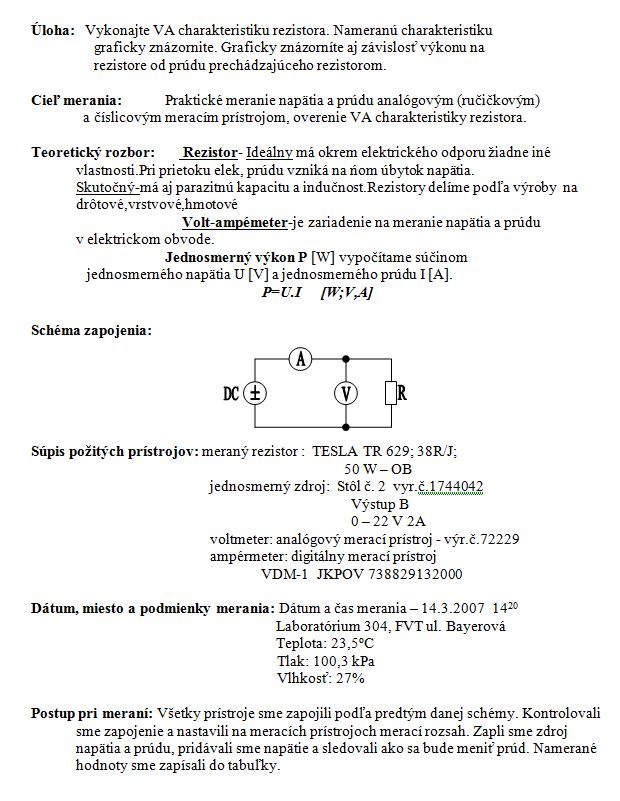

Vykonajte VA charakteristiku rezistora. Nameranú charakteristiku graficky znázornite. Graficky znázorníte aj závislosť výkonu na rezistore od prúdu prechádzajúceho rezistorom.
Cieľom je praktické meranie napätia a prúdu analógovým (ručičkovým) a číslicovým meracím prístrojom, overenie VA charakteristiky rezistora.
Rezistor - ideálny má okrem elektrického odporu žiadne iné vlastnosti.Pri prietoku elek, prúdu vzniká na ńom úbytok napätia. Skutočný - má aj parazitnú kapacitu a indučnost. Rezistory delíme podľa výroby na drôtové, vrstvové, hmotové.
Volt-ampémeter je zariadenie na meranie napätia a prúdu v elektrickom obvode.
Jednosmerný výkon P [W] vypočítame súčinom jednosmerného napätia U [V] a jednosmerného prúdu I [A].

Všetky prístroje sme zapojili podľa predtým danej schémy. Kontrolovali sme zapojenie a nastavili na meracích prístrojoch merací rozsah. Zapli sme zdroj napätia a prúdu, pridávali sme napätie a sledovali ako sa bude meniť prúd. Namerané hodnoty sme zapísali do tabuľky.
...
