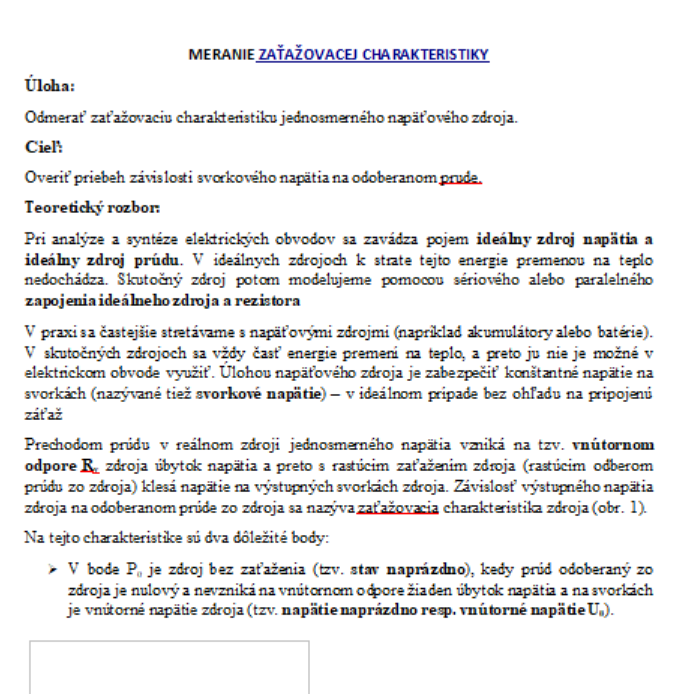

MERANIE ZAŤAŽOVACEJ CHARAKTERISTIKY

MERANIE ZAŤAŽOVACEJ CHARAKTERISTIKY
Úloha:
Odmerať zaťažovaciu charakteristiku jednosmerného napäťového zdroja.
Cieľ:
Overiť priebeh závislosti svorkového napätia na odoberanom prude.
Teoretický rozbor:
Pri analýze a syntéze elektrických obvodov sa zavádza pojem ideálny zdroj napätia a ideálny zdroj prúdu. V ideálnych zdrojoch k strate tejto energie premenou na teplo nedochádza. Skutočný zdroj potom modelujeme pomocou sériového alebo paralelného zapojenia ideálneho zdroja a rezistora
V praxi sa častejšie stretávame s napäťovými zdrojmi (napríklad akumulátory alebo batérie). V skutočných zdrojoch sa vždy časť energie premení na teplo, a preto ju nie je možné v elektrickom obvode využiť. Úlohou napäťového zdroja je zabezpečiť konštantné napätie na svorkách (nazývané tiež svorkové napätie) - v ideálnom prípade bez ohľadu na pripojenú záťaž
