Meranie - Zaťažovacia charakteristika jednosmerného zdroja napätia

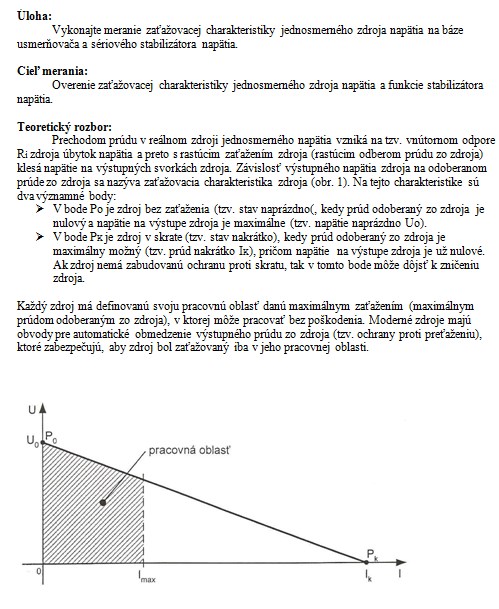

Úloha:
Vykonajte meranie zaťažovacej charakteristiky jednosmerného zdroja napätia na báze usmerňovača a sériového stabilizátora napätia.

Cieľ merania:
Overenie zaťažovacej charakteristiky jednosmerného zdroja napätia a funkcie stabilizátora napätia.

Teoretický rozbor:

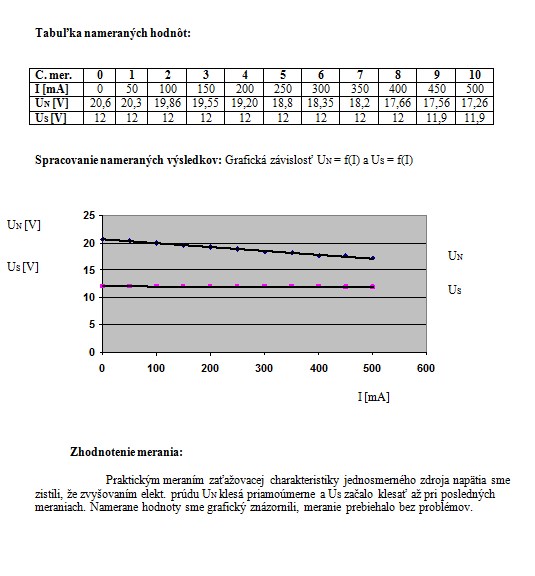

Prechodom prúdu v reálnom zdroji jednosmerného napätia vzniká na tzv. vnútornom odpore Ri zdroja úbytok napätia a preto s rastúcim zaťažením zdroja (rastúcim odberom prúdu zo zdroja) klesá napätie na výstupných svorkách zdroja. Závislosť výstupného napätia zdroja na odoberanom prúde zo zdroja sa nazýva zaťažovacia charakteristika zdroja (obr. 1). Na tejto charakteristike sú dva významné body:
» V bode Po je zdroj bez zaťaženia (tzv. stav naprázdno(, kedy prúd odoberaný zo zdroja je nulový a napätie na výstupe zdroja je maximálne (tzv. napätie naprázdno Uo).
» V bode PK je zdroj v skrate (tzv. stav nakrátko), kedy prúd odoberaný zo zdroja je maximálny možný (tzv. prúd nakrátko IK), pričom napätie na výstupe zdroja je už nulové. Ak zdroj nemá zabudovanú ochranu proti skratu, tak v tomto bode môže dôjsť k zničeniu zdroja.
