Vypracovaná úloha - Meranie charakteristiky nastaviteľného kondenzátora

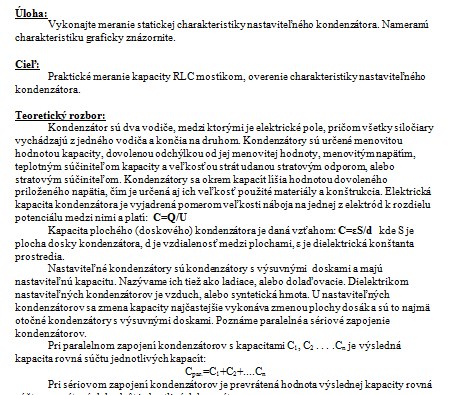

Úloha:

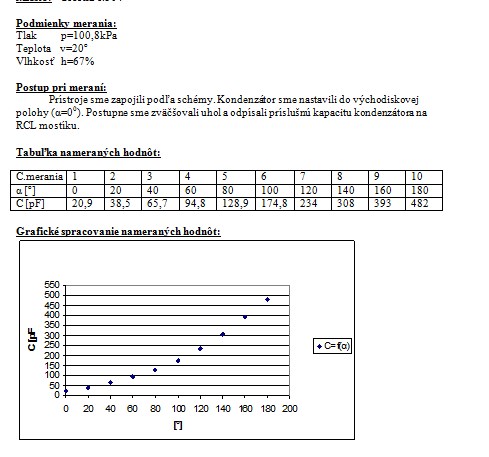

Vykonajte meranie statickej charakteristiky nastaviteľného kondenzátora. Nameranú charakteristiku graficky znázornite.

Cieľ:
Praktické meranie kapacity RLC mostíkom, overenie charakteristiky nastaviteľného kondenzátora.

Teoretický rozbor:
Kondenzátor sú dva vodiče, medzi ktorými je elektrické pole, pričom všetky siločiary vychádzajú z jedného vodiča a končia na druhom. Kondenzátory sú určené menovitou hodnotou kapacity, dovolenou odchýlkou od jej menovitej hodnoty, menovitým napätím, teplotným súčiniteľom kapacity a veľkosťou strát udanou stratovým odporom, alebo stratovým súčiniteľom. Kondenzátory sa okrem kapacít líšia hodnotou dovoleného priloženého napätia, čím je určená aj ich veľkosť použité materiály a konštrukcia. Elektrická kapacita kondenzátora je vyjadrená pomerom veľkosti náboja na jednej z elektród k rozdielu potenciálu medzi nimi a platí: C=Q/U
