Zmerajte stredný priemer závitu d2 na dielenskom mikroskope a metódou osového rezu

«»
Prípona
.doc
Typ
meranie
Stiahnuté
1 x
Veľkosť
0,1 MB
Jazyk
slovenský
ID projektu
12970
Posledná úprava
16.09.2020
Zobrazené
1 400 x
Autor:
-
Facebook icon Zdieľaj na Facebooku
Detaily projektu
Popis:

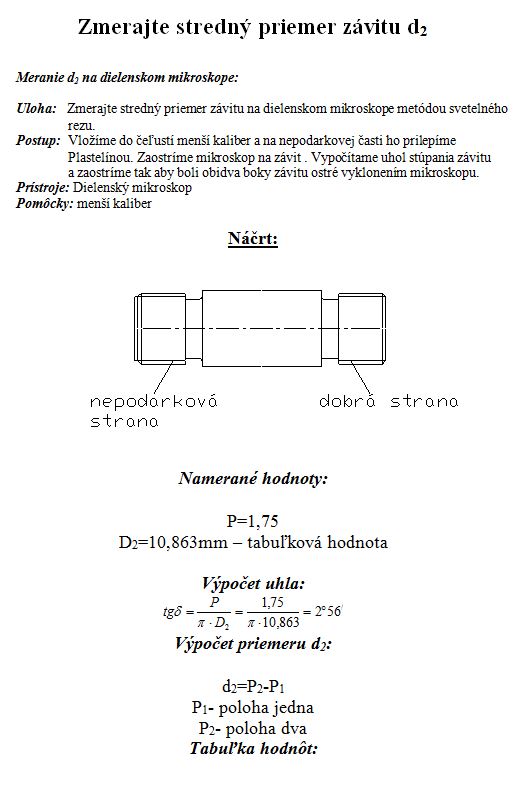

Úloha: Zmerajte stredný priemer závitu na dielenskom mikroskope metódou svetelného rezu.
Postup: Vložíme do čeľustí menší kaliber a na nepodarkovej časti ho prilepíme plastelínou. Zaostríme mikroskop na závit. Vypočítame uhol stúpania závitu a zaostríme tak aby boli obidva boky závitu ostré vyklonením mikroskopu.
Prístroje: Dielenský mikroskop
Pomôcky: menší kaliber
...

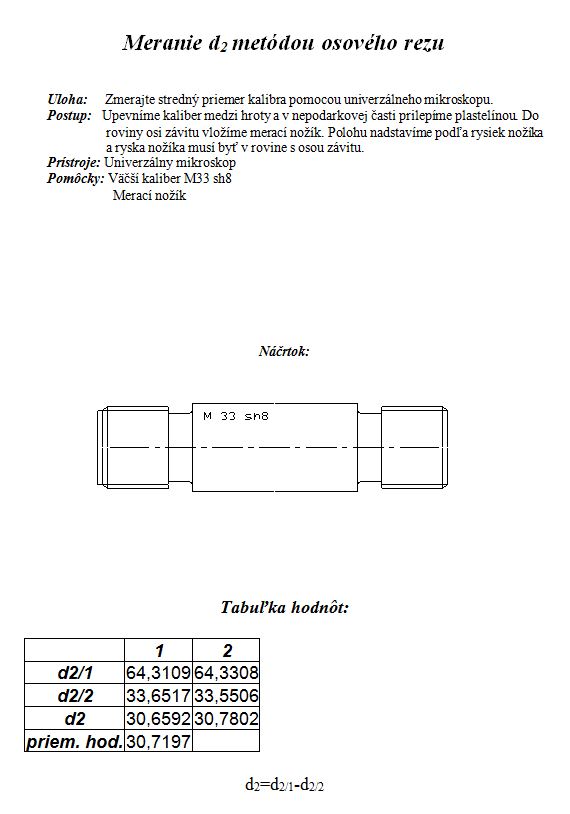

Úloha: Zmerajte stredný priemer kalibra pomocou univerzálneho mikroskopu.
Postup: Upevníme kaliber medzi hroty a v nepodarkovej časti prilepíme plastelínou. Do roviny osi závitu vložíme merací nožík. Polohu nadstavíme podľa rysiek nožíka a ryska nožíka musí byť v rovine s osou závitu.
Prístroje: Univerzálny mikroskop
Pomôcky: Väčší kaliber M33 sh8, Merací nožík
...

Kľúčové slová:

priemer

závit

priemer závitu

stredný priemer závitu

meranie

dielenský

mikroskop

dielenský mikroskop

náčrt

uhol

vrcholový uhol

rez osový rez



Obsah:
  • Meranie d2 na dielenskom mikroskope
    Úloha
    Postup
    Prístroje
    Pomôcky
    Náčrt
    Namerané hodnoty
    Výpočet uhla
    Výpočet priemeru d2
    Tabuľka hodnôt
    Meranie rozstupu
    Meranie vrcholového uhla
    Meranie d2 metódou osového rezu
    Úloha
    Postup
    Prístroje
    Pomôcky
    Náčrtok
    Tabuľka hodnôt
    Technicko-ekonomické zhodnotenie

Zdroje:
  • zadanie
  • výsledky merania
