Tekutinový mechanizmus

«»

Prípona .doc	Typ projekt	Stiahnuté 4 x
Veľkosť 1,9 MB	Jazyk slovenský	ID projektu 22345
Posledná úprava 14.04.2009	Zobrazené 545 x	Autor: -
Zdieľaj na Facebooku
Detaily projektu

cena:
5 Kreditov
kvalita:
65,3%
65,3%
Stiahni
Pridaj na porovnanie

Univerzita:-
Fakulta:-
Kategória:Technika » Technológia
Predmet:-
Študijný program:-
Ročník:-
Formát:MS Office Word (.doc)
Rozsah A4:10 strán

Popis:

ZADANIE ÚLOHY:

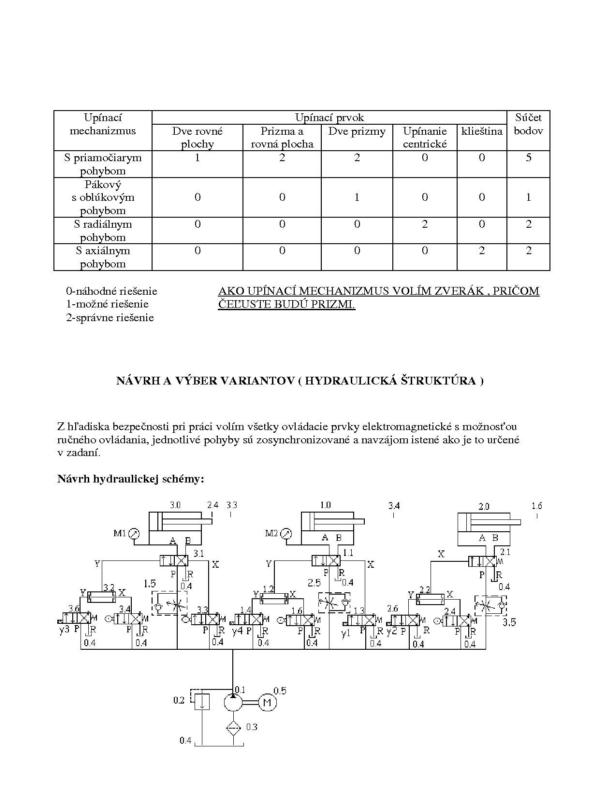

Navrhnite hydraulický obvod pre lisovacie zariadenie

Lis musí vykonávať tieto funkcie:
1) lisovací pohyb

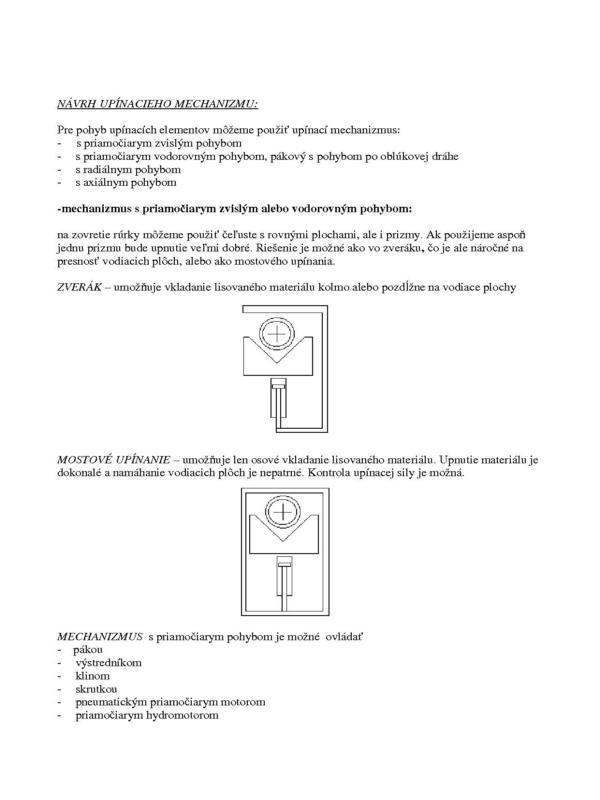

2) upnutie obrobku
3) odopnutie obrobku a vyhodenie

Jednotlivé funkcie musia byť vzájomne zosynchronizované a istené. Zvoľte ľubovoľný spôsob ovládania.

TECHNICKÉ ÚDAJE :

Maximálna sila pri lisovaní……………….………..F1 = 37 000 ( N )
Maximálna rýchlosť pri lisovaní…………….……..v1 = 0,03 ( ms-1 )
Maximálna sila upínania……………………….…..F2 = 4200 ( N )
Maximálny a minimálny priemer obrobku…….…..D – d = 90 – 60 mm  mm 
Maximálna rýchlosť pri upínaní …………………..v2 = 2 x v1
