Tvorba 3D súčiastky v programe ProEngineer

ZADANIE:
Vymodelovať súčiastku v programe ProEngineer5, použiť zaoblenia hrán, skosenia hrán, vytvoriť dieru, skosiť jej priemer a popísať postup vytvorenia.

POSTUP:
Postup vytvorenia súčiastky dokonale vyjadruje strom príkazov:
1. Prvotnú rovinu som vybral rovinu TOP kde som v Sketch1 navrhol obdĺžnik, v sketch2 druhý obdĺžnik.

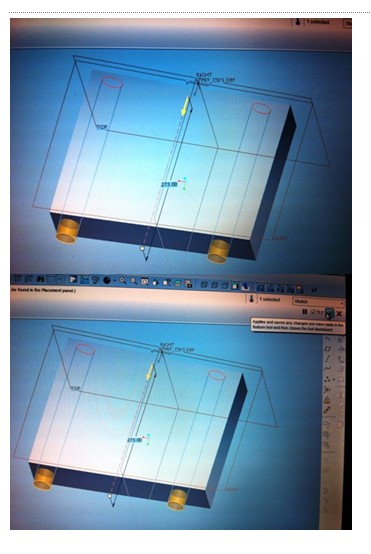

2. Príkazom EXTRUDE sa vytvorí 3D obraz obdĺžnika vytvoreného zo sketch. Zadefinoval som rozmer 250.
3. Vytvoril som 2 body kruhové vysunuté von zo súčiastky príkaz EXTRUDE.
4. V sketch som navrhol druhy obdĺžnik s vysunutím cez prvý objekt s rozmerom 163.
5. Vytvorením diery príkazom HOLE som umiestnil do tohto druhého objektu dieru s priemerom 62. Pri kliknutí do stromu príkazov na HOLE sa dá stlačením pravého tlačidla na myši prejsť do ponuky EDIT DEFINITION a predefinovať rozmery diery. Toto platí aj pre ostatné objekty stromu príkazov.
6. Príkazom EDGE CHAMFER a zvolením poloblúkov diery HOLE1 som vytvoril jej zrazenie v strome príkaz CHAMFER1.
...
