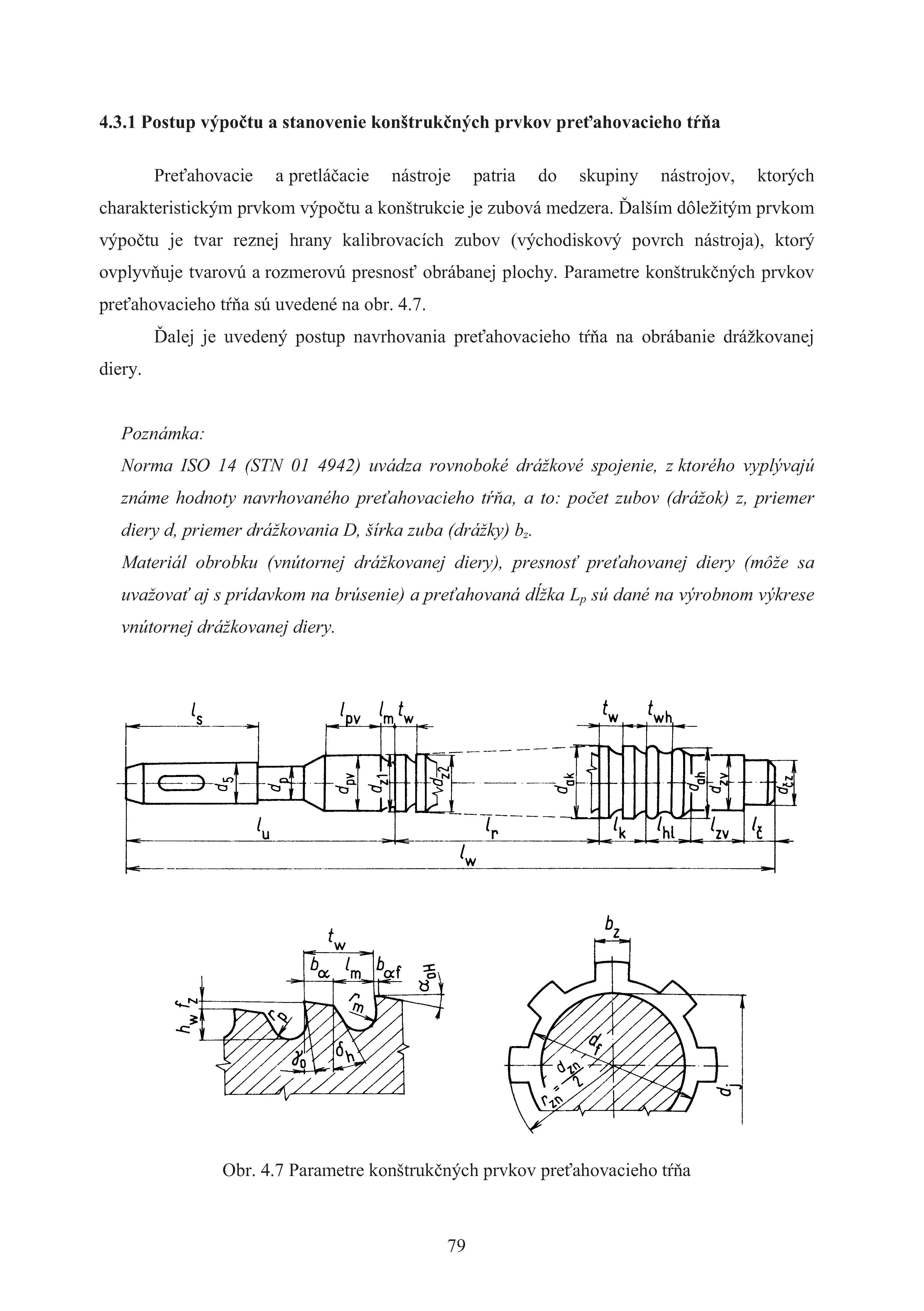

Výpočet a výkres preťahovacieho tŕňa

rezné nástroje

trieskové obrábanie

preťahovák

uhol chrbta

uhol čela

upínacia časť

rezná časť

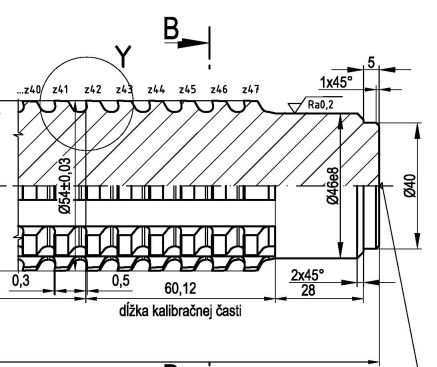

kalibrovacia časť

•

  1. Východiskový povrch nástroja


  2. Veľkosť a tvar zubovej medzery


  3. Geometrické parametre rezného klina


  4. Tvar zuba


  5. Materiál rezných klinov a telesa


  6. Rozstup a počet zubov


  7. Tvar reznej hrany


  8. Rozmery reznej časti


  9. Rozmery kalibrovacej časti


  10. Rozmery predného vedenia


  11. Rozmery zadného vedenia


  12. Rozmery zadného čapu


  13. Priemer jadra nástroja

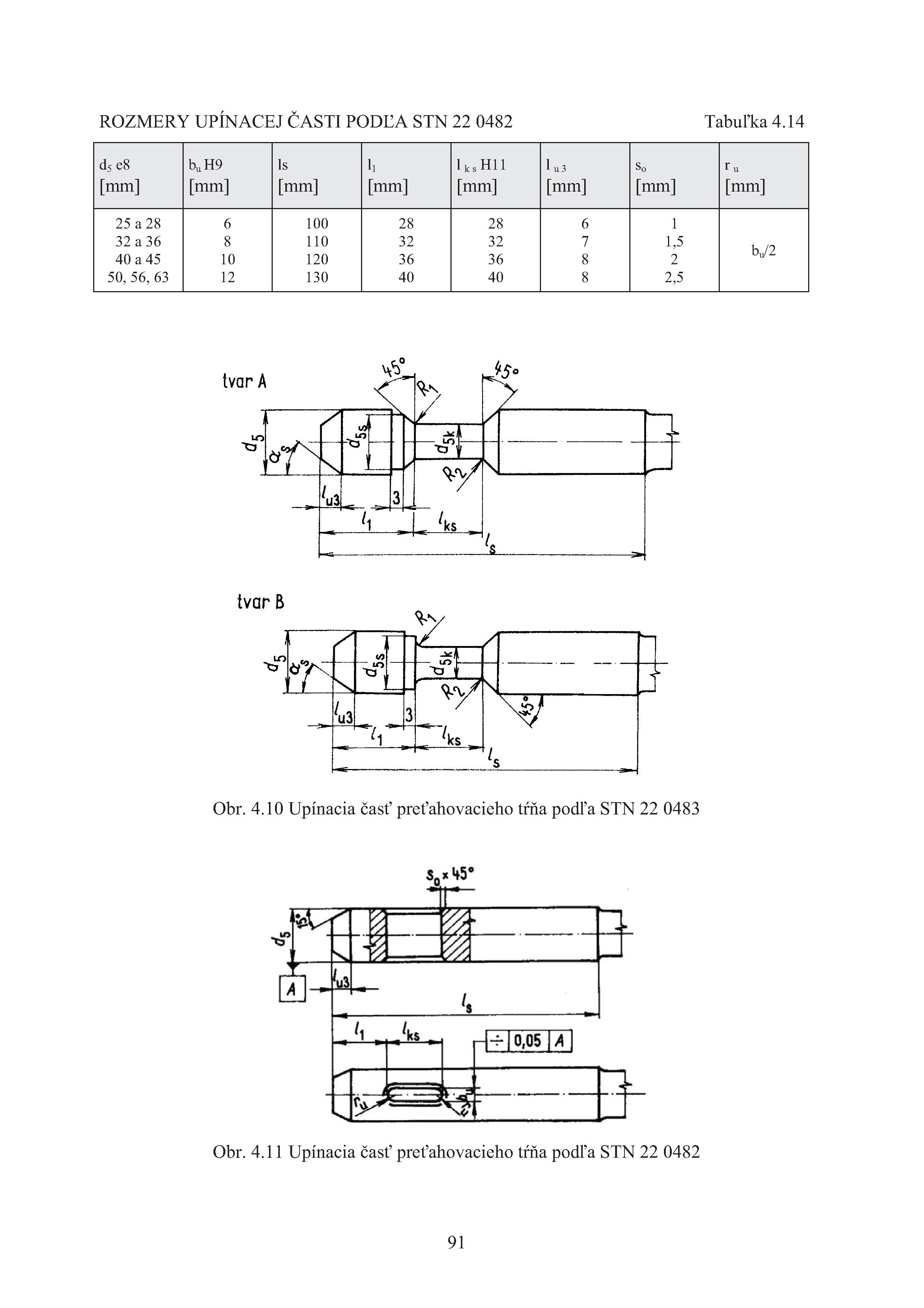

  14. Upínacia časť


  15. Celková dĺžka preťahovacieho nástroja


  16. 16.  Kontrola pevnosti nástroja
