Meranie odporu

Zadanie úlohy:

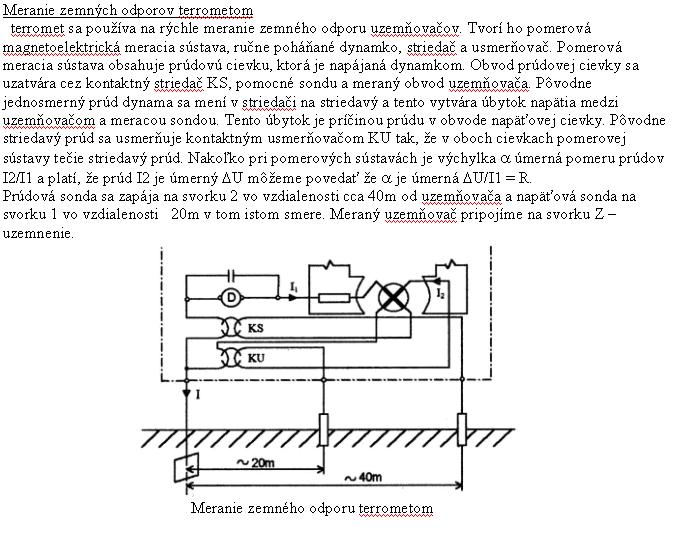

1. Zmerajte odpor zemniča bleskozvodu terrometrom.

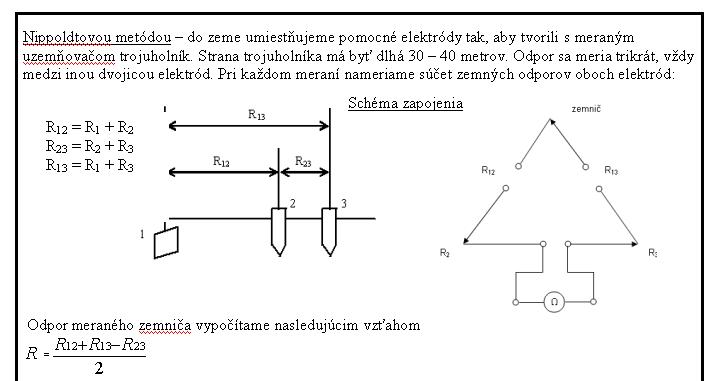

2. Odpor tohto zemniča skontrolujte Nippoldovou metódou.
3. Vyhodnoťte meranie.

Rozbor úlohy:
Meranie zemných odporov
Patrí medzi najdôležitejšie prevádzkové merania. Od kvality zemných odporov (časom sa mení) závisí
bezpečnosť, spoľahlivosť a bezporuchovosť elektrických objektov a zariadení. Celkový odpor celej uzemňovacej sústavy môže byť najviac 2Ω, pričom odpor jednotlivých uzemňovačov nesmie byť väčší ako 15Ω.
Zemný odpor uzemňovača RZ v zemi je činný odpor medzi pripojovacou svorkou zemniča a niektorým z miest zeme vo vzdialenom okolí, kde je už vplyv zemniča nulový. Zemný odpor uzemňovača je daný súčtom odporov: odpor pripojovacej svorky, odpor zvodu, odpor zemniča, prechodový odpor medzi zemničom a pôdou, odpor pôdy obklopujúci zemnič až do okruhu, kde sa vplyv zemniča neuplatní.
