Semestrálny projekt - Výpočet prevodovky pre pásový dopravník

elektromotor

krútiaci moment

prvodovka

pásový dopravník

reťaze

únosnosť

skriňa

ložiská

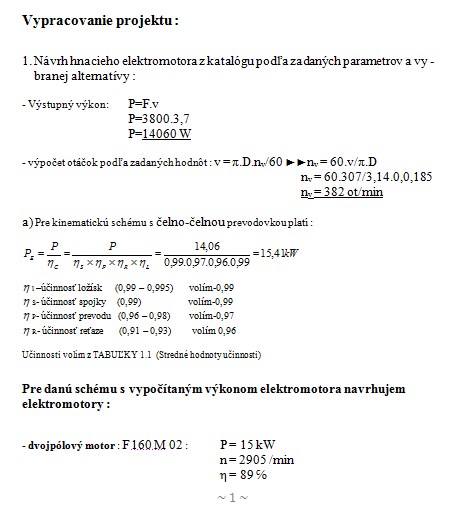

• Pre danú schému s vypočítaným výkonom elektromotora navrhujem elektromotory :
  Výpočet čiastkových prevodových pomerov pre jednotlivé motory danej schémy :
  Výber kinematickej schémy, s ktorou budeme ďalej počítať :
  Určenie krútiacich momentov pre danú schému :
  Základné rozmery čelných ozubených kolies s priamymi zubami :
  Rozmery čelných ozubených kolies:
  Výpočet hriadelov:
  Moment ohybový výsledný:
  Voľba materiálu pre hriadeľe:
  Návrh priemeru hriadeľa d1:
  Moment redukovaný:
  Návrh priemeru hriadeľa d1:
  Návrh tesného pero 1 (pod ozubeným kolesom):
  Návrh tesného pero 2 (pod ozubeným kolesom):

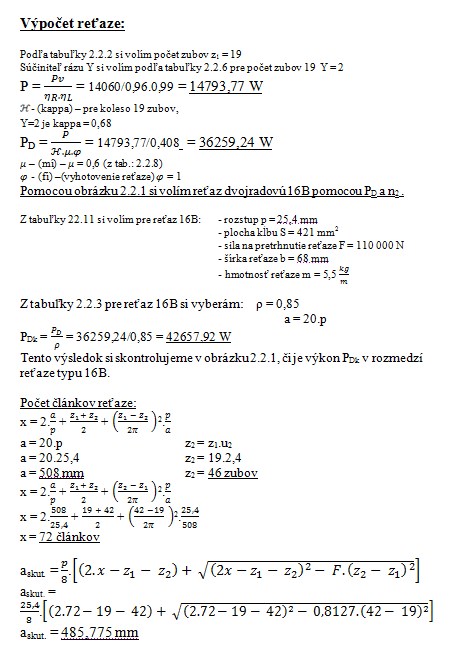

  Výpočet reťaze:
  Výpočet ložísk:
  Statická únosnosť Co:
  Návrh tesného pero 1 na hriadeli 1 (pod ozubeným kolesom):
  Návrh tesného pero 2 na hriadeli 1 (pod spojkou):
  Návrh tesného pero 1 na hriadeli 2 (pod ozubeným kolesom):
  Návrh tesného pero 2 na hriadeli 2 (pod reťazovým kolesom):
  Návrh priemeru hriadeľa pod reťazovým kolesom 1:

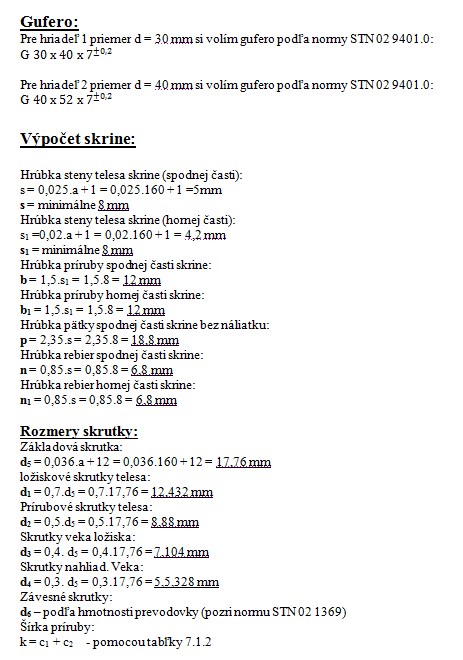

  Výpočet skrine:
  Výpočet a návrh príruby ložísk a hriadeľov:

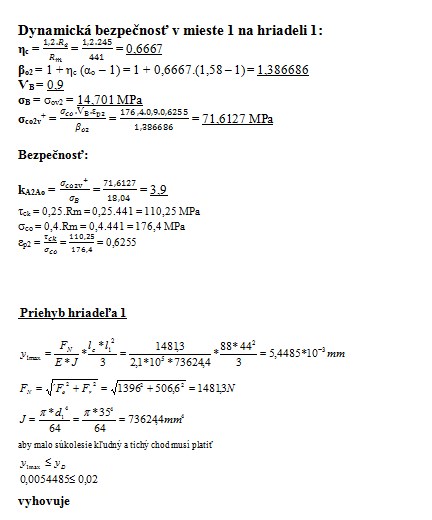

  Dynamická bezpečnosť v mieste 1 na hriadeli 1:
