Zadanie: Podľa uvedeného detailu z oceľovej tlakovej nádoby vypracujte stanovený postup zvárania – WPS, v zmysle STN EN ISO 15 607.
Úvod
Postup zvárania
- Je stanovený postup prác, ktorý treba dodržať pri zhotovení zvaru vrátane
charakteristiky materiálov, prípravy, predhrevu ( ak je potrebný), spôsobu
a riadenia zvárania a tepelného spracovania po zvarení ( ak sa vyžaduje), ako
aj príslušného zariadenia, ktoré sa má použiť
Predbežne stanovený postupu zvárania „pWPS“
- dokument, ktorý obsahuje požadované veličiny postupu zvárania, ktoré sa musia
schváliť jednou z existujúcich metód podľa tejto normy. Pri jeho tvorbe sa
vychádza z výrobku, ktorý výrobca bude vyrábať. Predbežne stanovený postup
zvárania spracuje výrobca (napr. jeho zváračský technológ) na základe
požiadaviek na postup zvárania a s využitím predchádzajúcich skúsenosti a
v zmysle normy ISO 15607.
Protokol o schválení postupu zvárania WPQR
-- dokument prinášajúci prehľad výsledkov hodnotenia každej skúšobnej vzorky
vrátane opakovaných skúšok. Musia byť v ňom uvedené príslušné položky
pWPS v súlade s ISO 15609. WPQR podrobne opisujúci výsledky skúšok
postupu zvárania sa schváli, ak sa nevyskytnú žiadne nevyhovujúce výsledky
skúšok. Musí byť podpísaný a datovaný skúšajúcim alebo skúšobnou
organizáciou.
...
Kľúčové slová:
WPS
zváranie
technológia zvárania
Obsah:
- 1. Predbežne stanovte postupu zvárania – pWPS:

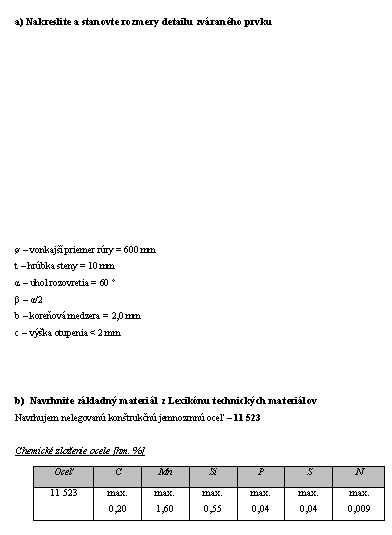

a) nakreslite a stanovte rozmery detailu zváraného prvku
b) navrhnite základný (zváraný) materiál z Lexikónu technických materiálov
c) vypočítajte uhlíkový ekvivalent ( Ce ) a teplotu predhrevu
d) navrhnite zvárací proces – technológiu podľa STN EN 24063
e) navrhnite zvárací (prídavný) materiál (katalógy, normy)
f) navrhnite kvalifikáciu zvárača podľa STN EN 287 - 1
g) navrhnite polohu zvárania podľa STN EN 6947
h) stanovte tepelné spracovanie zvarku
i) navrhnite prípravu skúšobných vzoriek pred zváraním
j) navrhnite tvar skúšobných vzoriek podľa STN EN 29692
k) navrhnite rozmery skúšobných vzoriek podľa STN EN 287 – 1
l) stanovte parametre a postupné kroky zvárania
m) navrhnite kontrolu a skúšky zvarového spoja
2. Schválenie postupu zvárania – WPQR
3. Vypracujte stanovený postup zvárania – WPS
