TECHNICKÁ SPRÁVA

Podľa zadania je vypracovaný výrobný výkres pre preťahovací nástroj na drážky pre perá. Súčiastka je z materiálu STN 42 25 32 - temperovaná liatina.
Na vypracovanie bola použitá literatúra a to: Strojnícke tabuľky a Výrobné stroje a nástroje - návody na cvičenia. Pre nástroj bol navrhnutý materiál 19 830, pretože vhodne plní požiadavky pre preťahovací trň.

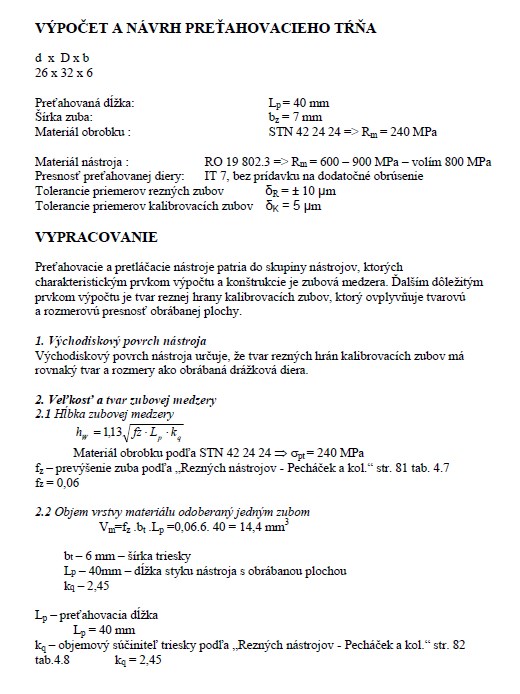

Výpočty: hĺbka drážky pre pero, veľkosť a tvar zubovej medzery, počet a rozstup rezných a kalibrovacích zubov, počet zubov, objem odoberanej vrstvy a objem zaberaný trieskou.

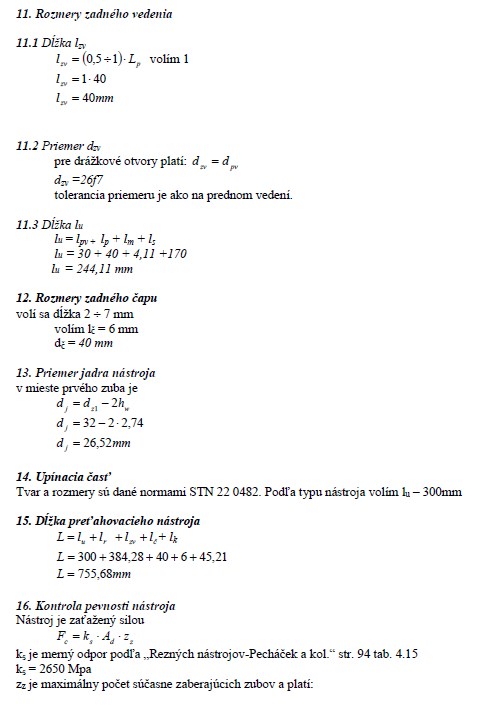

Navrhnuté - celkové rozmery reznej časti a kalibrovacej časti, rozmery predného a zadného vedenia, tvar a rozmery upínacej časti, vypočítaný objem odoberanej vrstvy a objem zaberaný trieskou. Nástroj bol skontrolovaný na ťah. Pevnosť preťahovacieho nástroja vyhovuje.

Kľúčové slová:

obrábanie

montáž

preťahovák

preťahovací tŕň

výpočet

Obsah:

Výpočet a návrh preťahovacieho tŕňa
Vypracovanie
Technická správa
Použitá literatúra

Zdroje:

BARÁNEK, I. a kol.: Výrobné stroje a nástroje: Návody na cvičenia. Bratislava: ES SVŠT, 1990. 175 s. ISBN 80-227-0265-X
VÁVRA, P. a kol.: Strojnícke tabuľky. Praha: Scientia, spol. sro. Pedagogické nakladatelství 1999
