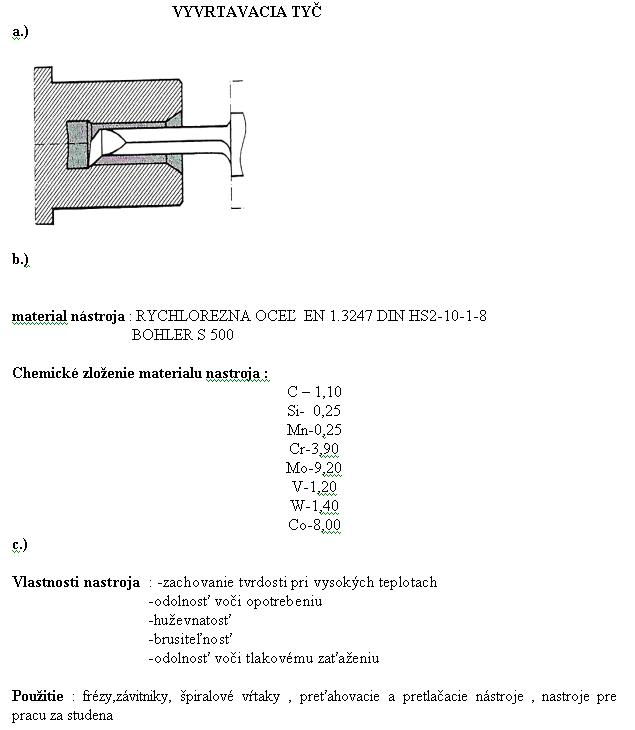

Vyvrtávacia tyč

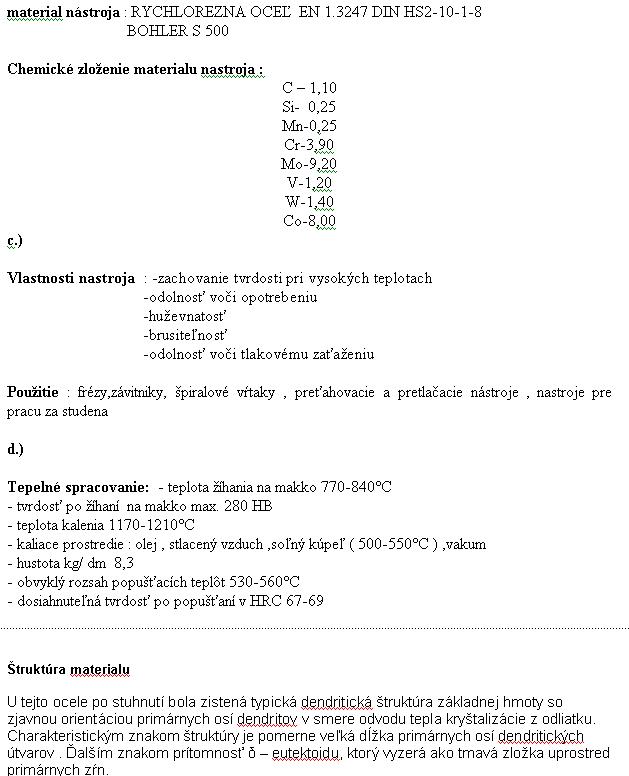

Tepelné spracovanie: - teplota žíhania na makko 770-840°C
- tvrdosť po žíhaní na makko max. 280 HB
- teplota kalenia 1170-1210°C
- kaliace prostredie : olej , stlacený vzduch ,soľný kúpeľ ( 500-550°C ) ,vakum
- hustota kg/ dm 8,3
- obvyklý rozsah popušťacích teplôt 530-560°C
- dosiahnuteľná tvrdosť po popušťaní v HRC 67-69



Štruktúra materialu

U tejto ocele po stuhnutí bola zistená typická dendritická štruktúra základnej hmoty so zjavnou orientáciou primárnych osí dendritov v smere odvodu tepla kryštalizácie z odliatku. Charakteristickým znakom štruktúry je pomerne veľká dĺžka primárnych osí dendritických útvarov . Ďalším znakom prítomnosť δ – eutektoidu, ktorý vyzerá ako tmavá zložka uprostred primárnych zŕn.
