Ťahák na predmet Elektronické prvky

Strihový ťahák na A4 8 strán

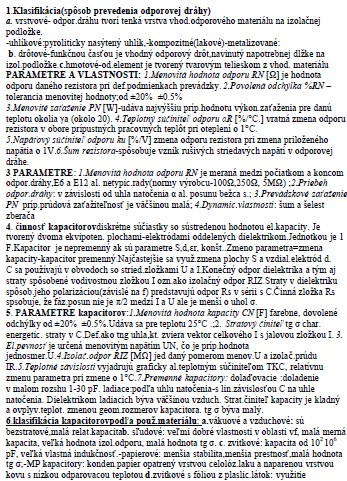

Ukážka:

1.Klasifikácia(spôsob prevedenia odporovej dráhy)
a. vrstvové- odpor.dráhu tvorí tenká vrstva vhod.odporového materiálu na izolačnej podložke.
-uhlíkové:pyroliticky nasýtený uhlík,-kompozitné(lakové)-metalizované:
b. drôtové-funkčnou časťou je vhodný odporový drôt,navinutý napotrebnej dlžke na izol.podložke.
c.hmotové-od.element je tvorený tvarovým telieskom z vhod. materiálu
PARAMETRE A VLASTNOSTI:
1.Menovitá hodnota odporu RN [Ω] je hodnota odporu daného rezistora pri def.podmienkach prevádzky.
2.Povolená odchýlka %RN - tolerancia menovitej hodnoty;od ±20% ±0.5%
3.Menovité zaťaženie PN [W]-udáva najvýššiu príp.hodnotu výkon.zaťaženia pre danú teplotu okolia γa (okolo 20). 4.Teplotný súčiniteľ odporu αR [%/°C.] vratná zmena odporu rezistora v obore prípustných pracovných teplôt pri oteplení o 1°C.
5.Napäťový súčiniteľ odporu ku [%/V] zmena odporu rezistora pri zmena priloženého napätia o 1V.6.Šum rezistora-spôsobuje vznik rušivých striedavých napätí v odporovej dráhe.
