Architektonický detail zábradlia - výkres
«»
| Prípona .rar |
Typ technický výkres |
Stiahnuté 1 x |
| Veľkosť 0,2 MB |
Jazyk slovenský |
ID projektu 44049 |
| Posledná úprava 18.02.2014 |
Zobrazené 1 649 x |
Autor: peppo |
Zdieľaj na Facebooku |
||
| Detaily projektu | ||
- cena:
2 Kreditov - kvalita:
78,5% -
Stiahni
- Pridaj na porovnanie
- Univerzita:Žilinská univerzita v Žiline
- Fakulta:Stavebná fakulta
- Kategória:Technika » Stavebníctvo
- Predmet:Ateliér
- Študijný program:Pozemné stavby
- Ročník:2. ročník
- Formát:Archív súborov (.rar)
- Rozsah A4:2 strán

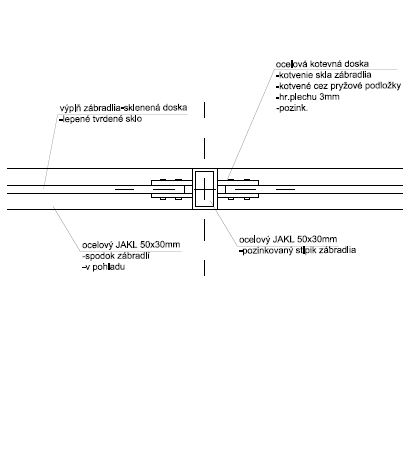

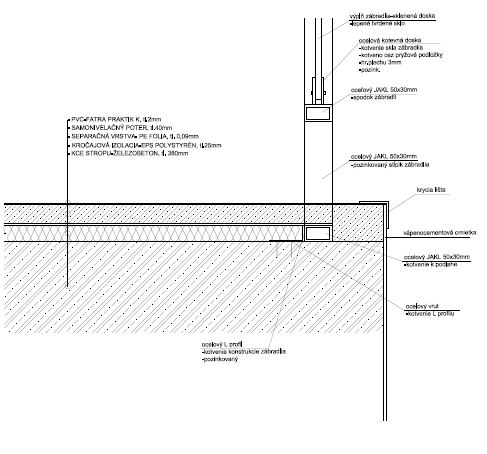

Architektinický det. zábradlia
Zábradlie sa nemusí zriadiť,
ak by bránilo základnej prevádzke, na ktorú je plocha určená,
pri hĺbke voľného priestoru najviac 3 m, ak je na voľnom okraji pochôdznej plochy s bežnou alebo nízkou prevádzkou vytvorený nepochôdzny bezpečnostný pás široký najmenej 1 500 mm, ktorý je zreteľne vymedzený.
Pri schodišti, prípadne pri šikmej rampe so zrkadlom musí najmenšia dovolená výška zábradlia zodpovedať slovenským technickým normám.
V bytovom dome a v prevádzke určenej deťom musí byť zábradlie plné alebo s tabuľovou výplňou, so stĺpikovou výplňou zo zvislých tyčových prvkov alebo s mriežkovou výplňou. Medzery v zábradlí nesmú byť širšie ako 120 mm v bytovom dome a 80 mm v prevádzke určenej deťom.
Ak hrozí nebezpečenstvo pokĺznutia alebo prepadnutia, musí sa zábradlie pri podlahe zabezpečiť ochrannou lištou najmenej 100 mm vysokou.
Zábradlie sa nemusí zriadiť,
ak by bránilo základnej prevádzke, na ktorú je plocha určená,
pri hĺbke voľného priestoru najviac 3 m, ak je na voľnom okraji pochôdznej plochy s bežnou alebo nízkou prevádzkou vytvorený nepochôdzny bezpečnostný pás široký najmenej 1 500 mm, ktorý je zreteľne vymedzený.
Pri schodišti, prípadne pri šikmej rampe so zrkadlom musí najmenšia dovolená výška zábradlia zodpovedať slovenským technickým normám.
V bytovom dome a v prevádzke určenej deťom musí byť zábradlie plné alebo s tabuľovou výplňou, so stĺpikovou výplňou zo zvislých tyčových prvkov alebo s mriežkovou výplňou. Medzery v zábradlí nesmú byť širšie ako 120 mm v bytovom dome a 80 mm v prevádzke určenej deťom.
Ak hrozí nebezpečenstvo pokĺznutia alebo prepadnutia, musí sa zábradlie pri podlahe zabezpečiť ochrannou lištou najmenej 100 mm vysokou.
Kľúčové slová:
Architektonický detail zábradlia
detaily
zábradlie
konštrukčný detail
Obsah:
- Architektonický detail riešenia zábradlia
Zdroje:
- Kreslenie detailov v projektoch PS
