Betónové konštrukcie - Strešný väzník

«»
Prípona
.rar
Typ
technický výkres
Stiahnuté
0 x
Veľkosť
0,1 MB
Jazyk
slovenský
ID projektu
43914
Posledná úprava
17.02.2014
Zobrazené
1 065 x
Autor:
peppo
Facebook icon Zdieľaj na Facebooku
Detaily projektu
Popis:

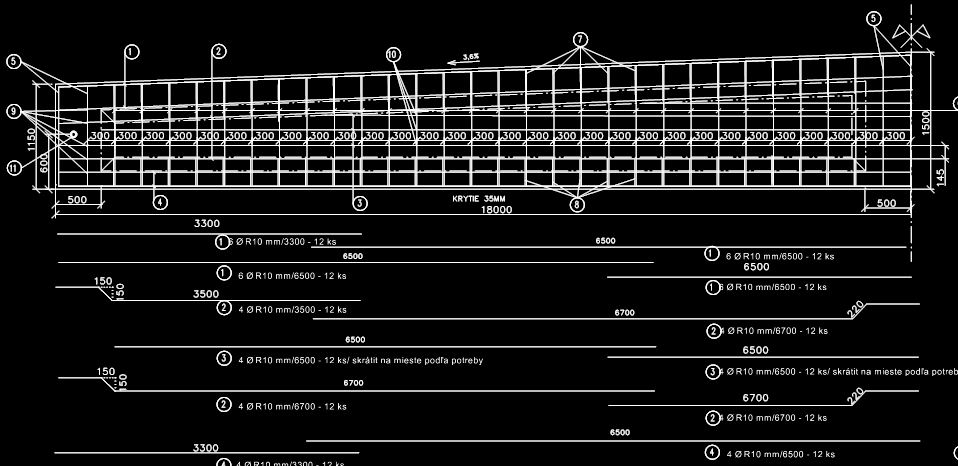

Strešný väzník - výkres mäkkej výstuže

Zaťaženie konštrukcie
Dôležitými činiteľmi, ktoré bolo nevyhnutné zohľadniť pri návrhu, boli okrem bežného stáleho zaťaženia (vlastná tiaž, vybavenie konštrukcie) a občasného zaťaženia (sneh, vietor, seizmicita) aj investorom bližšie špecifikované úžitkové, technologické zaťaženia. Tie sa pri statickom návrhu ukázali v súlade s platnými normami ako rozhodujúce.

Pri podlaží +4,50/5,40 boli predpísané charakteristické plošné úžitkové zaťaženia stropov 7,5; 20,0 až 22,0 kN/m2. Pri ostatných dvoch podlažiach +9,00 a +13,00/14,00 bolo predpísané zaťaženie 7,5 a 10,0 kN/m2. V prípade strechy sa bralo do úvahy občasné zaťaženie 1,5 kN/m2. Charakteristické lokálne zaťaženia dosahovali extrémne hodnoty až 407,0 kN, bežne potom 100 až 200 kN. Zaťaženie na 12-metrové väzníky z podvesov dosahovalo hodnoty 76,0 až 87,0 kN. Na tieto hodnoty lokálneho zaťaženia z podvesov nebolo možné nájsť pri 24-metrových predpätých väzníkoch s danou obmedzenou konštrukčnou výškou staticky únosné riešenie, čo malo za následok čiastkové úpravy projektu. Ďalšou limitujúcou požiadavkou návrhu bol predpísaný teplotný rozdiel ±30 K.

Požiadavky investora na triedy expozície haly prostrediu (XC1, XC2) a požiarnu odolnosť (R60) neboli z hľadiska statického návrhu zásadné.

Kľúčové slová:

Strešný väzník

zadanie

výkres

výstuž

vystužovanie

strechy



Obsah:
  • Strešný vezník - výkres mäkkej vystuze
    vystuženie železobetónového vazníka- mekka výstuź
    Vystuženie vaznikovej strešnej konštrukcie

Zdroje:
  • Zasady vystuzovania železobetonovych konštrukcii
