Popis:

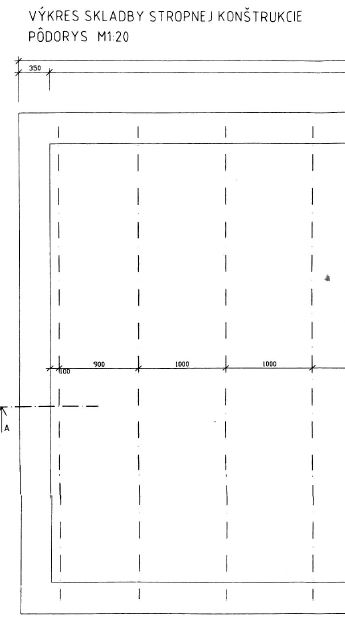

Výkres skladby stropnej konštrukcie
TEORETICKÉ ROZPÄTIE NOSNÝCH PRVKOV - l
Teoretickým rozpätím nosného prvku sa myslí vzdialenosť jeho teoretických podpier.
Teoretické rozpätie závisí
od typu nosného prvku (doska, trám a pod.)
od spôsobu podopretia.,
teoretické rozpätie jednotlivých nosných prvkov určíme podľa tab.
Pri proste uloţenej doske. pri určení teoretického rozpätia a krajného poľa spojitej dosky
dochádza k určitému problému, pretoţe máme určiť leff podľa vzťahu (1.1), pričom však
hrúbka dosky hf
Doska je horizontálna konštrukcia najčastejšie namáhaná zaťaţením kolmým na strednicu.
Nie je samonosná, potrebuje podpernú konštrukciu.
Podperou dosky môţe byť: a murivo, tráme a podobne.
Ak je doska podopretá len jedným trámom, doska musí byť do trámu votknutá. Pozri obr.
1.1a.
Ak má doska dve podpery, ktoré sú vzájomne rovnobeţné (viď obr. 1.4 b,c,d) statická schéma
závisí od ich rozmiestnenia. Môţu nastať tieto prípady
proste uloţená doska (1.4b1),
doska votknutá (1.4b2),
doska s 1 alebo 2 previsnutými koncami
Kľúčové slová:
Výkres skladby
stropná konštrukcia
betóny
konštrukcie
zadanie
Obsah:

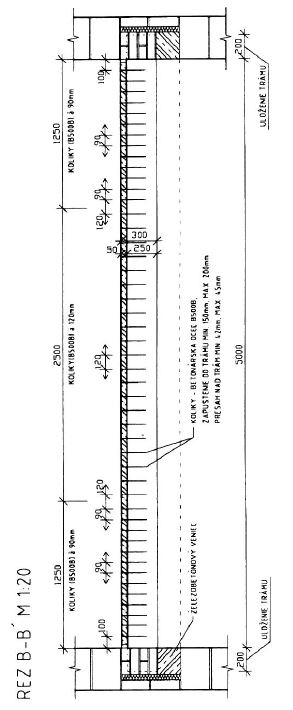

- Výkres spriahnutého stropu
Stropná konštrukcia objektu
Zdroje:
- Pomôcky k projektom, zadania a prednášky
