Modul, modulová koordinácia
Modulová koordinácia rozmerov- vo výstavbe je vzájomná koordinácia rozmerov stavebných objektov, rozmerov a polôh ich častí, stavebných konštrukcií, stavebných prvkov, výrobkov technického zariadenia budov a to na základe používania modulov. Je založená na modulovej priestorovej koordinačnej sústave.
Modulová priestorová koordinačná sústava- Je to trojrozmerná sústava vzťažných rovín, kt. sa navzájom pretínajú a ich priesečnice sa nazývajú vzťažné priamky. Vzťažné roviny rozdeľujú stavebný objekt na teoretické priestorové časti:
• Zvislé vzťažné roviny určujú koordinačné vzdialenosti zvislých nosných konštrukčných prvkov - podpôr, čiže vymedzujú trakty stavebných objektov.
• Vodorovné vzťažné roviny určujú koordinačné výšky podlaží, čiže vymedzujú podlažia stavebných objektov.

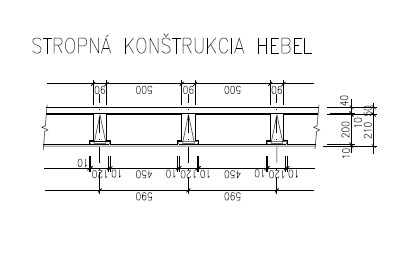

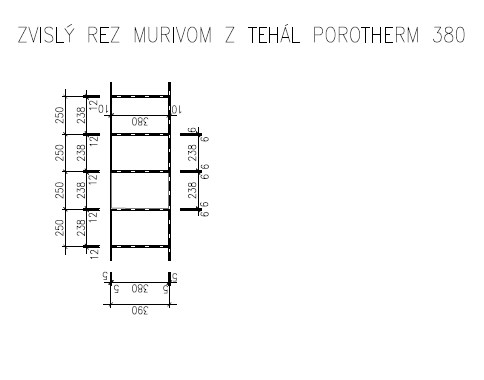

Koordinačný priestor prvku aj otvoru je ohraničený koordinačnými rovinami. Ich priesečnice tvoria koordinačné priamky. Koordinačný priestor výrobku zahŕňa jeho základný priestor a príslušné podiely škár.
Základný priestor je teoretický priestor stavebného dielca, prvku alebo výrobku technického zariadenia, určený technickou dokumentáciou na realizáciu.
