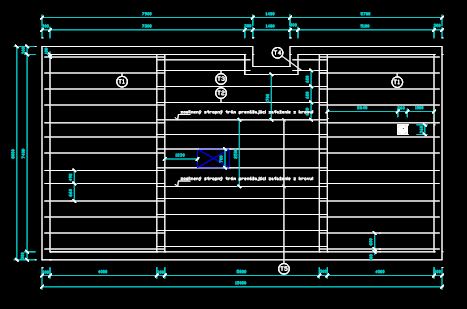

Stropné trámy - pôdorys uloženia

Stropné trámy- podorys- výkres uloženia trámov

Podľa konštrukcie rozlišujeme drevené stropy s
• trámovým stropom - s priznanými trámami alebo s priznanými trámami a zapusteným podbitím (záklopom), resp. s rovným podhľadom na stropných trámoch,
• povalovým stropom,
• kazetovým stropom a
• fošňový stropom.

Trámové stropy
Základným nosným prvkom všetkých druhov trámových stropov sú stropné trámy (tzv. stropnice), pravidelne rozmiestnené v osovej vzdialenosti 0,9 až 1,2 m. Ich rozmery sa pohybujú v rozpätí: šírka b = 80 až 200 mm, výška h = 120 až 300 mm. Orientačne je možné výšku vypočítať podľa empirického vzťahu h = (20 × l) + 180 (mm), kde l je rozpätie v metroch. Pomer výšky stropnice k šírke sa pohybuje v rozpätí od 7/5 do 2. Pri veľkých rozpätiach je možné spriahnuť viacero prierezov na výšku pomocou šmykových spojok a svorníkov, no v súčasnosti spriahnuté trámy nahrádzajú nosníky z lepeného lamelového dreva, pri ktorých nie je problémom vytvoriť prvok s požadovaným prierezom.

Dĺžka uloženia stropníc v nosnej stene sa pohybuje od 150 do 200 mm. Záhlavie trámu sa kladie na biocídmi ošetrené podložky, a to z dôvodu ochrany pred vlhkosťou a následného bio-poškodenia. Medzi murivom a trámom musí zostať zo všetkých strán vzduchová medzera min. 50 mm na dobré odvetrávanie jeho záhlavia. Trámové stropy sa najčastejšie vyrábajú z ihličnatého dreva - smrek, jedľa.
