Technické zariadenia budov - situácia - výkres v CADe

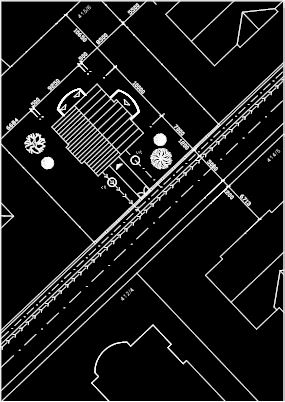

Technické zariadenia budov - situácia - technický výkres napojenia objektu na inžinierske siete
Prípojky k objektu:
Vnútorný rozvod vodovodu je zariadenie odberateľa,
vodovodné potrubie a inštalácia vrátane príslušenstva
(napr. automatizovaná tlaková stanica) slúžiace na rozvod
dodávanej vody na pozemku a v objektoch odberateľa,
ktoré je pripojené na verejný vodovod vodovodnou
prípojkou.
k) Vnútorný rozvod kanalizácie je zariadenie
producenta, kanalizačné potrubie a inštalácie vrátane
príslušenstva (napr. lapač tukov a olejov, domová
čerpacia stanica, meradlo) slúžiace na odvádzanie
odpadových vôd a vôd z povrchového odtoku z pozemku
a objektov producenta, ktoré je pripojené na verejnú
kanalizáciu kanalizačnou prípojkou.
Zriadenie vodovodnej prípojky
a) snímka z katastrálnej mapy,
b) projektová dokumentácia:
- situácia so zakreslením pripojovaného objektu,
umiestnenia VŠ, siete VV, trasy prípojok, úroveň
a situovanie priľahlých objektov (studní, žúmp, septikov
a pod.),
- typ vodomernej šachty a jej rozmery,
- technická správa,
- kladačský plán vodovodnej prípojky a osadenia
vodomera,
