Väzníková priehradová sústava - výkres v CAD

«»

Prípona .rar	Typ technický výkres	Stiahnuté 4 x
Veľkosť 0,1 MB	Jazyk slovenský	ID projektu 43860
Posledná úprava 14.02.2014	Zobrazené 827 x	Autor: peppo
Zdieľaj na Facebooku
Detaily projektu

cena:
2 Kreditov
kvalita:
75,9%
75,9%
Stiahni
Pridaj na porovnanie

Univerzita:Žilinská univerzita v Žiline
Fakulta:Stavebná fakulta
Kategória:Technika » Stavebníctvo
Predmet:Konštrukcie budov
Študijný program:Pozemné stavby
Ročník:3. ročník
Formát:Archív súborov (.rar)
Rozsah A4:2 strán

Popis:

VAZNÍKOVÁ PRIEHRADOVÁ SUSTAVA
Priehradové konštrukcie sa navrhujú ako prútové rovinné sústavy rôzneho
geometrického tvaru, podľa účelu, na ktorý sa majú použiť, a podľa zaťaženia, ktoré
majú preniesť. Pre navrhovanie drevených prútových sústav platí STN EN P 1995-1-
1 Navrhovanie drevených stavebných konštrukcií. U priehradových sústav
predpokladáme, že sa osi jednotlivých prútov pretínajú v teoretickom styčníku, kde sú
kĺbovo pripojené. (Obr. 1) V minulosti zaužívané statické systémy väzníkov, kde bol
každý styčník považovaný za kĺb sa dnes používajú stále menej. Vďaka výpočtovej
technike a dostupnému softwaru môžeme dnes priehradový nosník nadefinovať tak,
ako v skutočnosti pôsobí, t.j. zohľadníme priebežnosť pásových prútov v jednotlivých
styčníkoch. Výsledky takéhoto statického výpočtu nám ukážu, že na jednej strane
nám síce poklesnú osové sily vo zvisliciach a diagonálach ale na strane druhej sa
zvýšia nároky na profily pásov nosníka v dôsledku prítomnosti ohybových momentov.

Kľúčové slová:

väzníková priehradová sústava

krovy

väzníky

výkres

konštrukcie budov

Obsah:

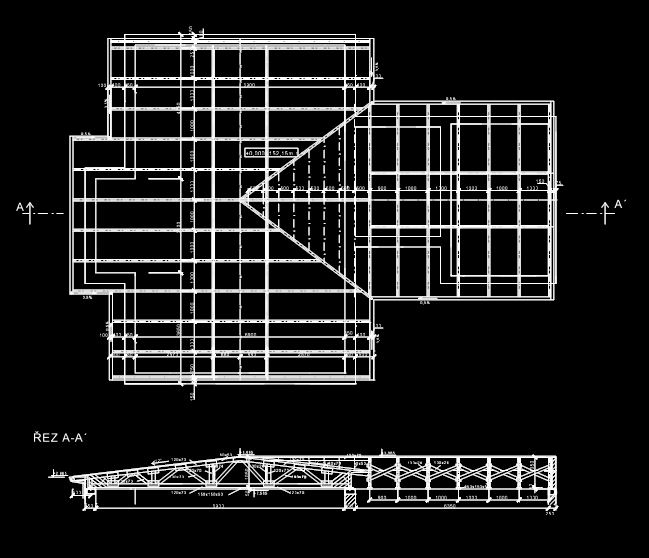

VAZNÍKOVÁ PRIEHRADOVÁ SUSTAVA- vaznikový krov- výkres

Zdroje:

kreslenie konstrukcii v projektoch pozemnych stavieb
