Mechanika 1 (3. zadanie - rovinná prútová sústava)

Zadanie 8,12:

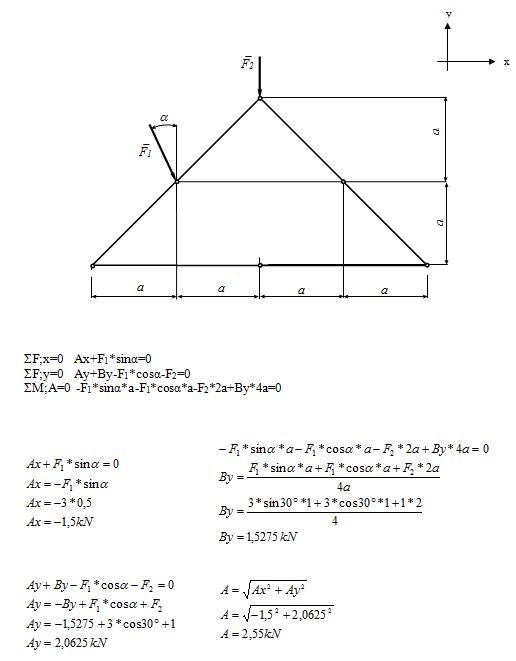

Rovinná prútová sústava je upevnená a zaťažená podľa obrázku.
1.) Posúďte úlohu po stránke tvarovej a statickej určitosti celkovo, zvonku a zvnútra.
2.) Určte analyticky veľkosti reakcií vo vonkajších väzbách.

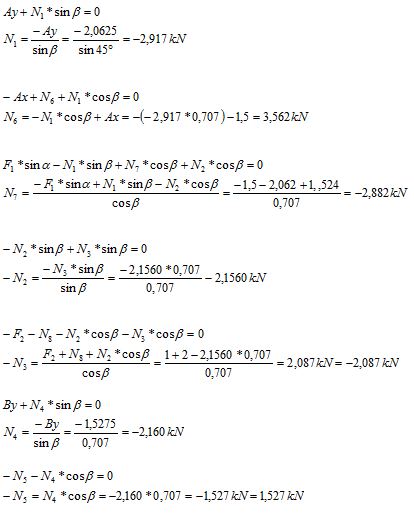

3.) Určte analyticky, metódou styčných bodov, veľkosti osových síl vo vnútorných väzbách (prútoch).
4.) Určte graficky veľkosti reakcií vo vonkajších väzbách.
5.) Určte graficky, metódou styčných bodov, veľkosti osových síl vo vnútorných väzbách (prútoch).
6.) Vypočítajte a skontrolujte osové sily v troch vhodne zvolených prútoch priesečnou metódou analyticky.
...
