Meranie charakteristiky potenciometra
Popis:
Vykonajte meranie statickej charakteristiky jednootačkoveho potenciometra.
Nameranú charakteristiky graficky znázornite.
Cieľ merania:
Praktické meranie elektrického odporu univerzálnym číslicovým meracím prístrojom, overenie charakteristiky jednootačkoveho potenciometra.
Teoretický rozbor:
Potenciometer slúži ako premenlivý odpor, pričom k zmene odporu dochádza zmenou polohy kontaktu, ktorý sa pohybuje po odporovej dráhe. Týmto sa mení odpor medzi kontaktom zberača (jazdca, bežca) a začiatkom resp. koncom odporovej dráhy. Dráha je realizovaná na nosnej izolačnej podložke, na ktorej je buď navinutý odporový drôt alebo nanesený odporový element z vodivého plastu. Potenciometer môže byť lineárny (posuvný)
alebo rotačný. Potenciometer bez jedného z vývodov sa nazýva reostat.
Kľúčové slová:
teoretický rozbor
schéma zapojenia
podmienky merania
namerané výsledky
postup merania
Obsah:
- Úloha:
Cieľ merania:
Teoretický rozbor:
Schéma zapojenia:
Súpis použitých prístrojov:
Dátum, miesto a podmienky merania:

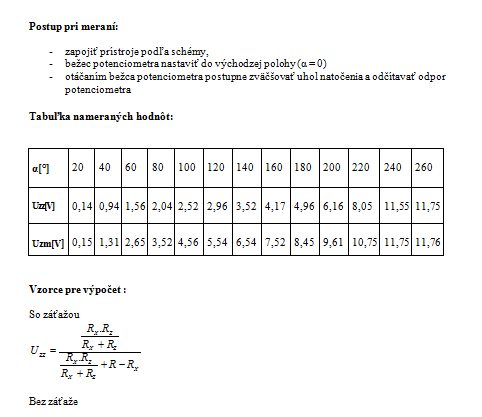

Postup pri meraní:
Tabuľka nameraných hodnôt:
Vzorce pre výpočet :
Spracovanie nameraných výsledkov:
Graf závislosti
Zhodnotenie merania:
