Nalisovaný a skrutkový spoj
Popis:
1. Nalisovaný spoj - Ozubené koleso nalisované na hriadeľ

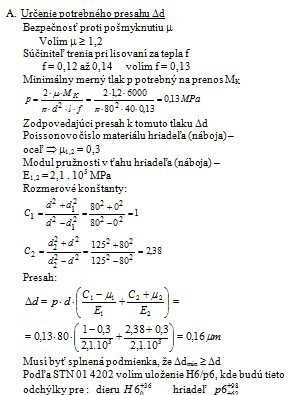

A. Určte potrebný presah a navrhnite uloženie.
B. Určte maximálne tangenciálne a radiálne napätie v náboji.

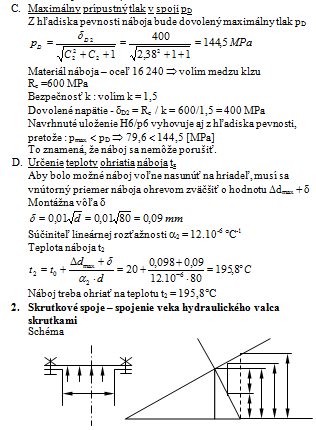

C. Určte maximálny prípustný tlak a porovnajte ho so skutočnou hodnotou maximálneho tlaku.
D. V prípade potreby stanovte novú dĺžku nalisovania l.
E. Určte potrebné ohriatie náboja.
Zadané hodnoty - alternatíva : B7
Prenášaný krútiaci moment MK = 1,2 kNm
Dĺžka nalisovania náboja….l = 50 mm
Priemer hriadeľa…………..d = 200 mm
Priemer otvoru v hriadeli….d1 = 160 mm
Priemer náboja ……………d2 = 220 mm
Opracovanie náboja ………Ra = 3,2 m
Opracovanie hriadeľa …….Ra = 1,6 m
Materiál náboja …………...11 700
Materiál hriadeľa …………12 060.6
2. Skrutkové spoje - Spojenie veka hydraulického valca skrutkami
Na veko hydraulického valca pôsobí zaťaženie meniace sa od nuly po menovitú hodnotu. V súvislosti s tým sa bude meniť prevádzková sila v jednej skrutke od nuly po F.
A. Navrhnite priemer skrutky, ak je vyrobená z ocele 12 050.62.
B. Určte statickú bezpečnosť skrutky, ak súčiniteľ trenia v závitoch je fz = 0,07
C. Vypočítajte dynamickú bezpečnosť skrutky s ohľadom na tvarovú pevnosť.
D. Spoj nakreslite.
Kľúčové slová:
nalisovaný spoj
napätie
náboj
koleso
skrutkové spoje
hydraulický valec
skrutky
Obsah:
- Zadanie:
1.Nalisovaný spoj - ozubené koleso nalisované na hriadeľ
2.Skrutkové spoje - spojenie veka hydraulického valca skrutkami
Vypracovanie
1.Nalisovaný spoj - ozubené koleso nalisované na hriadeľ
2.Skrutkové spoje - spojenie veka hydraulického valca skrutkami

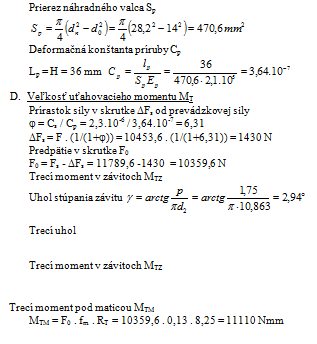

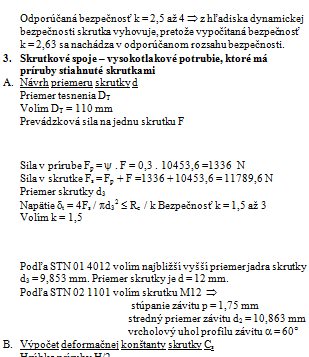

3.Skrutkové spoje - vysokotlakové potrubie, ktoré má príruby stiahnuté skrutkami
