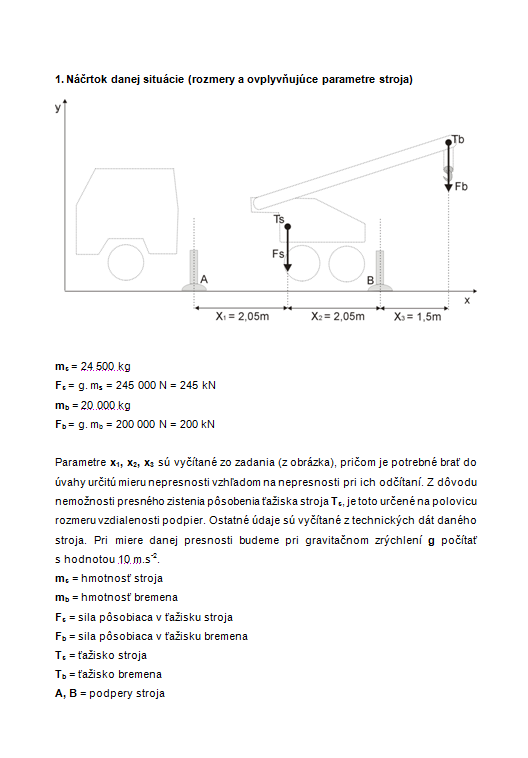

Stabilita stroja (náčrt, výpočet, grafické riešenie)

ms = 24 500 kg
Fs = g. ms = 245 000 N = 245 kN
mb = 20 000 kg
Fb = g. mb = 200 000 N = 200 kN

Parametre x1, x2, x3 sú vyčítané zo zadania (z obrázka), pričom je potrebné brať do úvahy určitú mieru nepresnosti vzhľadom na nepresnosti pri ich odčítaní. Z dôvodu nemožnosti presného zistenia pôsobenia ťažiska stroja Ts, je toto určené na polovicu rozmeru vzdialenosti podpier. Ostatné údaje sú vyčítané z technických dát daného stroja. Pri miere danej presnosti budeme pri gravitačnom zrýchlení g počítať s hodnotou 10 m.s-2.
ms = hmotnosť stroja
mb = hmotnosť bremena
Fs = sila pôsobiaca v ťažisku stroja
Fb = sila pôsobiaca v ťažisku bremena
Ts = ťažisko stroja
Tb = ťažisko bremena
A, B = podpery stroja
...
